■ 产品名称：水冷式超高温蝶阀
■ 产品型号：SLD□41W （□代表驱动方式）
■ 产品描述：此阀门主要由阀体、阀板、阀轴密封挡圈、传动机构等部件组成，广泛应用于冶金、化工、建材、电站等行业中的高温气体管道中，作为高温气体介质的调节或切断；本系列阀门可以与气动、电动或其它执行机构连接组成自动化阀门，从而实现远距离自动化控制。
■ 结构特点及用途：专门用于超高温度介质使用的新型蝶阀，阀体内腔循环过水冷却设计，能迅速降低阀体温度，具有耐超高的温度，内腔和轴通水冷却。具有耗水量少、耐温高、体积小、转动灵活、使用寿命长、操作维护方便等优点，应用于高温气体管道中，作为高温气体介质的调节或切断。
■ 主要性能和参数：
公称压力：0.1MPa
适用温度：≤1300℃
驱动方式：手动、电动、气动
适用介质:烟气及其他高温气体
泄漏率：普通型＜3℅，低泄漏型＜1℅
密封材料：柔性石墨
公称通径：DN400-DN1600

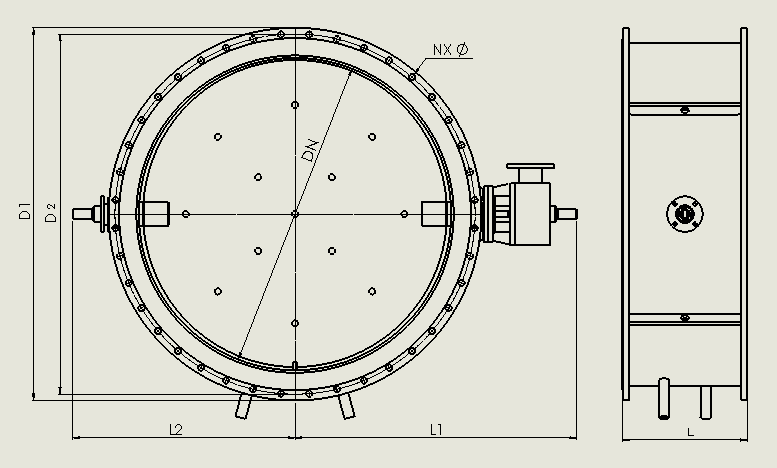

■ 结构尺寸
DN | L | D1 | D2 | NXΦ | L1 | L2 |
400 | 200 | 540 | 495 | 16X22 | 600 | 400 |
500 | 200 | 650 | 600 | 20X22 | 670 | 450 |
600 | 220 | 755 | 705 | 20X26 | 720 | 500 |
700 | 220 | 860 | 810 | 24X26 | 770 | 560 |
800 | 220 | 975 | 920 | 24X30 | 850 | 620 |
900 | 220 | 1075 | 1020 | 24X30 | 880 | 670 |
1000 | 240 | 1175 | 1120 | 28X30 | 920 | 730 |
1100 | 240 | 1275 | 1220 | 28X30 | 940 | 760 |
1200 | 240 | 1375 | 1320 | 32X30 | 980 | 820 |
1300 | 240 | 1475 | 1420 | 32X30 | 1020 | 880 |
1400 | 240 | 1575 | 1520 | 36X30 | 1050 | 920 |
1600 | 1300 | 1790 | 1730 | 40X30 | 2860 | 1900 |
注：可以根据用户提供的尺寸特定制作
